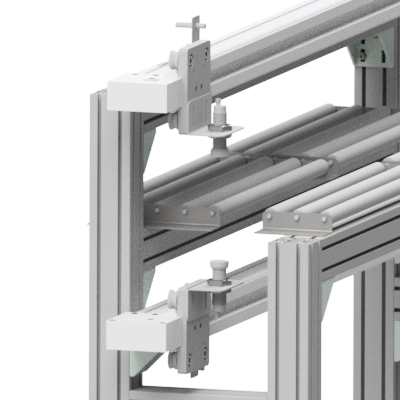

Il macchinario è costituito da una struttura in alluminio che supporta due guide lineari motorizzate, una superiore e una inferiore, sulle quali sono montati sensori di misurazione. Questi sensori, disposti uno di fronte all’altro, si muovono sincronizzati su tutta la larghezza della lastra di gomma, permettendo un controllo preciso delle dimensioni della lastra, con una tolleranza di 0,5 mm sia per la larghezza che per lo spessore.

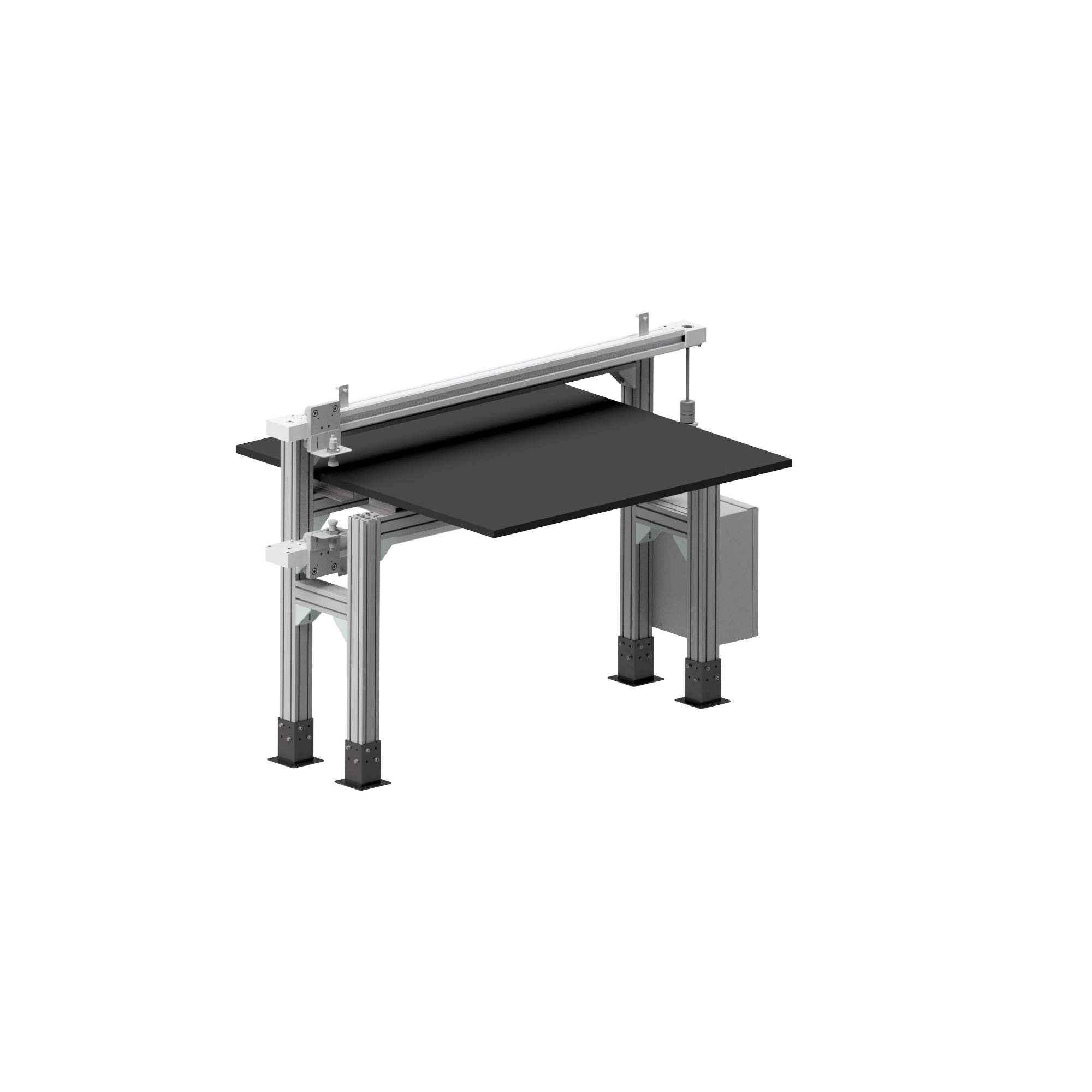

Il sistema è facilmente integrabile su linee di produzione esistenti, in quanto viene installato tra due trasportatori di lastre di gomma, permettendo il passaggio del materiale attraverso il macchinario senza necessità di modifiche sostanziali. Il PLC incorporato gestisce l’archiviazione dei dati di produzione e fornisce allarmi in tempo reale in caso di rilevamento di difetti o deviazioni dimensionali.

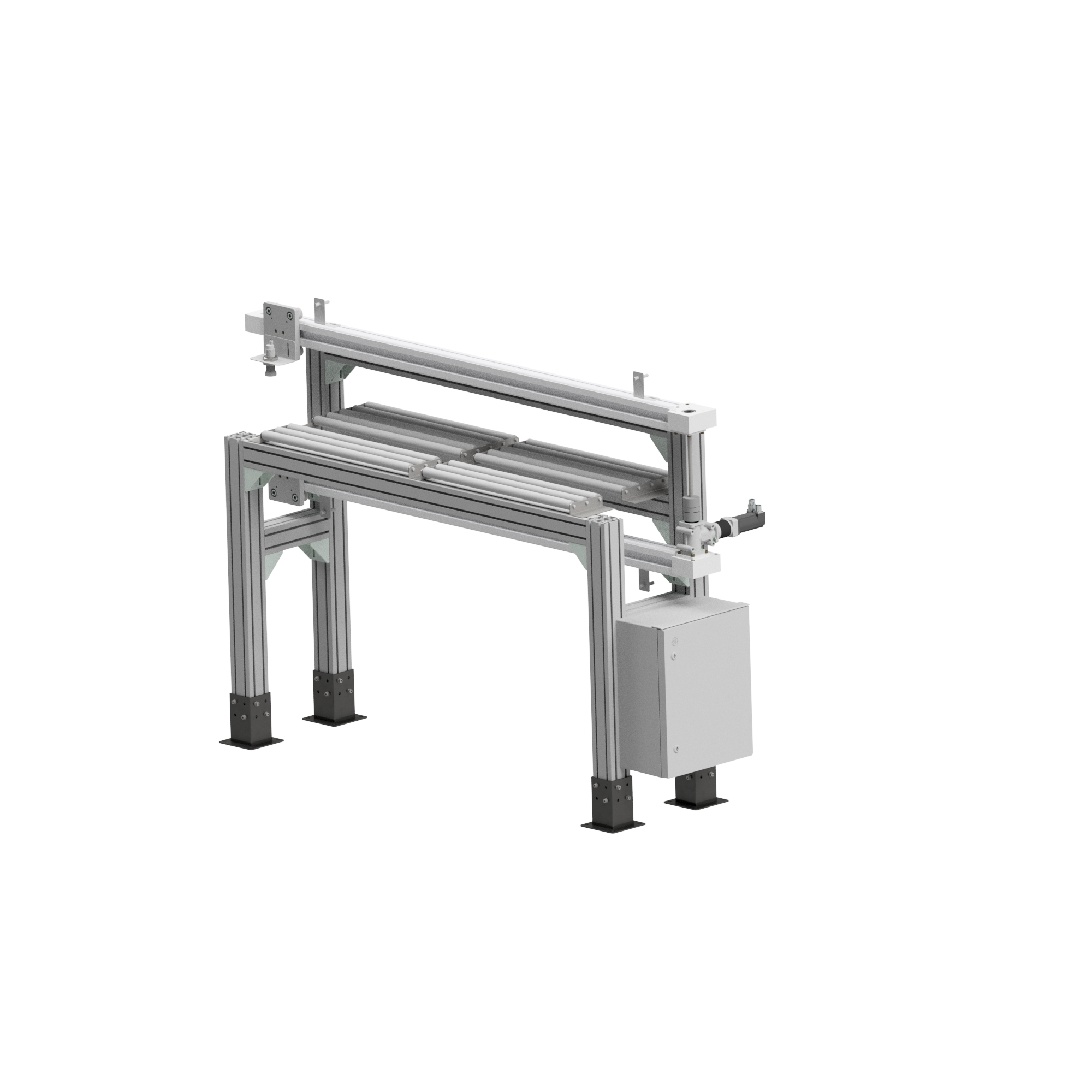

Il movimento simultaneo delle guide lineari è gestito da un motore brushless, che garantisce precisione e affidabilità nel controllo. Questo sistema compatto ed efficiente contribuisce a un miglioramento significativo del controllo qualità, automatizzando il monitoraggio delle dimensioni delle lastre prodotte.
Il sistema di controllo dimensionale MISURA LASTRA rappresenta una soluzione essenziale per migliorare l’automazione e l’affidabilità nel controllo qualità delle dimensioni delle lastre di gomma, fornendo risultati precisi e un’efficace gestione dei dati di produzione.
